除砂装置

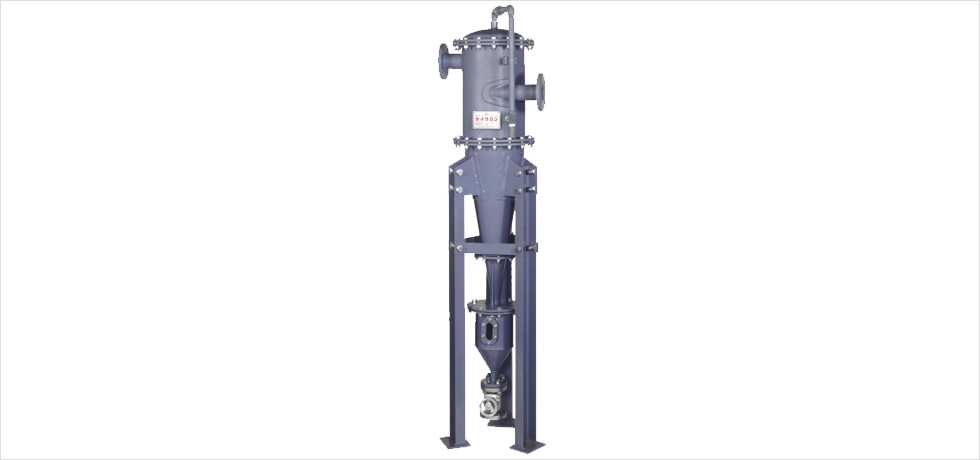

サイクロン
用途
  1. 井戸水揚水中に流出する砂、河川表流水中に混入する土砂の分離除去。
  2. 製鉄工場圧延戻水中のスケール除去。
  3. 電線工場伸線機冷却用水中の銅粉除去および回収。
  4. 鉱山・炭坑の水力採炭循環水中の粉炭除去、回収。選鉱。脱泥。
  5. 軟水・除鉄ろ過装置などの前処理用。

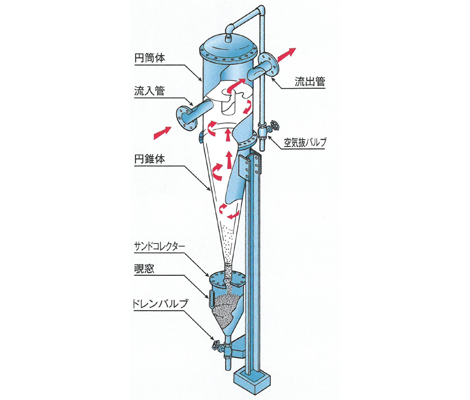

サイクロンの仕組み(原理と操作)

  • 装置に適応した流量の水が流入管から円筒体下部の接線方向に流れ込むと、円筒体の内部で遠心力をうけた砂粒子は水の高速回転に伴って円錐体内壁に沿って旋回しながら沈降し、連続的にサンドコレクターに堆積します。
  • この間除砂された水は円筒体中心部を旋回しつつ上昇し、流出管を経て送水されます。
  • 覗窓からサンドコレクター内の砂粒子の堆積状況を監視できるため、適宜手動でドレンバルブを開放することで砂粒子が外部に排出されます。
